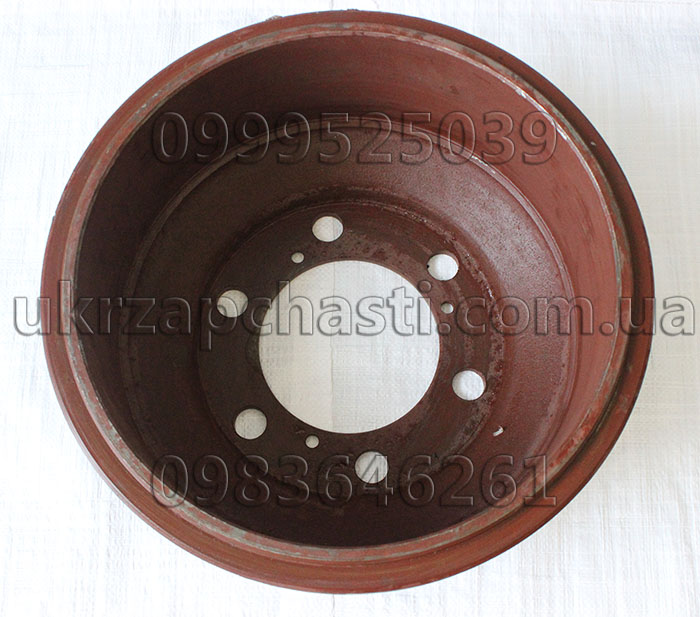

Барабан передний тормозной Канаш ПАЗ-3205  каталожный  № 3205-3501070  Запчасти к автобусу ПАЗ-3205  Механизмы управления  (тормоза)

Техническая информация:

Барабанный тормоз — это вид тормозной системы, состоящей из вращающегося барабана, в которой торможение достигается прижатием тормозных колодок к барабану (трением).

Обычно в барабанном тормозе колодки находятся внутри полого тормозного барабана — сегодня именно такой механизм называется барабанным тормозом «по умолчанию», вне исторического контекста. В случае, когда колодки располагаются с внешней стороны плоского чугунного диска, тогда тормозной механизм называется дисковым. Существует ещё одна разновидность барабанного тормоза — ленточный тормоз, в котором торможение достигается «охватом» барабана металлической гибкой тормозной лентой. В железнодорожном транспорте эпохи паровой тяги применялись также барабанные тормоза, в которых чугунный барабан тормозился за счёт прижимающейся к нему снаружи тормозной колодки с медной накладкой

История

Современная барабанная тормозная система изобретенена в 1902 году Луи Рено, хотя менее сложные конструкции использовались Maybach годом ранее. В первых тормозах колодки прижимались механически с помощью рычагов и кабелей. С середины 1930-х годов стали устанавливаться небольшие тормозные цилиндры с поршнями, хотя некоторые транспортные средства продолжали использовать механические тормозные системы на протяжении последующих десятилетий. Иногда устанавливалось по два тормозных цилиндра.

Колодки в барабане подвержены интенсивному износу, и ранние тормоза приходилось регулярно корректировать до изобретения саморегулирующихся барабанных тормозов в 1950-х годах. В 1960—1970-х годах все современные автомобили устанавливали дисковые тормоза на передние колёса, а сзади по-прежнему устанавливались барабанные, хотя некоторые производители устанавливали дисковые тормоза для всех четырёх колёс. Барабанные тормоза также используются вместе с ручным тормозом, так как оказалось очень сложно разработать ручной тормоз для дисковой системы.

Первые тормозные колодки имели накладки из асбеста, поэтому при работе старых автомобилей необходимо было соблюдать осторожность, чтобы не вдыхать пыль. Правительство США стало регулировать производство асбеста, а производителям тормозов пришлось переключиться на безасбестовые накладки. Поначалу многие водители жаловались на ухудшение торможения, однако в дальнейшем оно компенсировалось развитием и усовершенствованием технологии, что позволило полностью отказаться от асбестовых накладок. Другие страны также ограничили использование асбеста в тормозах.

Характеристики

В простейшем барабанном тормозе с двумя колодками и общим толкателем колодки работают несимметрично, так как сила трения вклинивает одну из них между барабаном и толкателем, а вторую между барабаном и жёстким упором. Если на первой колодке тормозное усилие растёт пропорционально давлению толкателя, то на второй возрастает гораздо быстрее, хотя и нелинейно. При верхнем расположении толкателя и движении вперёд с усилением действует передняя колодка, которая называется набегающей в противоположность к задней, соответственно, вторичной тормозной колодке. Водителю достаточно легкого нажатия, чтобы набегающая колодка коснулись барабана, после чего эффект «затягивания» начинает работать как своеобразный «усилитель». Для повышения эффективности, барабанные тормоза могут оснащаться симметричной парой толкателей, связанных через жёсткую тягу или гидравлически: эффективность такого тормоза повышается за счёт «затягивания» обеих колодок вслед за барабаном. Контролировать торможение становится сложнее, но погашение скорости значительно увеличивается, а необходимое усилие на педали или ручке тормоза уменьшается. Данный момент был весьма серьёзным плюсом до внедрения усилителей тормозов, так как на дисковых тормозных механизмах такого эффекта нет, еак как тормозной диск вращается в направлении, перпендикулярном к направлению действия тормозного усилия. С появлением вакуумных гидроусилителей тормозов более важным моментом стала пропорциональность замедления усилию на педали, что позволяет более точно контролировать торможение — сейчас барабанные тормоза если и применяются, то по другим причинам, а конструкции с парой толкателей фактически не используются.

Конструкция

Основные элементы барабанного тормозного механизма с гидравлическим приводом — тормозные колодки, непосредственно осуществляющие торможение и для этого имеющие накладки из фрикционного, имеющего высокий коэффициент трения, материала; тормозной барабан; колёсные, или рабочие, тормозные цилиндры, под давлением жидкости в гидросистеме, создаваемым приводимым в действие от тормозной педали главным тормозным цилиндром, прижимающие колодки ко внутренней поверхности тормозного барабана — их может быть один или два, во втором случае говорят о дуплексном тормозном механизме, или тормозном механизме с двумя ведущими колодками. Все эти детали смонтированы на штампованном основании — тормозном щите.

Преимущества и недостатки

Барабанные тормоза используются на многих грузовых автомобилях, реже на легковых машинах и мотовездеходах. Главное преимущество барабанного тормозного механизма — в том, что его мощность (определяемую площадью пятна контакта колодок с поверхностью барабана) можно очень легко повышать за счёт увеличения как диаметра барабана, так и его ширины в то время, как дискового — только за счёт увеличения диаметра диска, который в большинстве случаев ограничен размером обода колеса, внутри которого тормозной диск установлен. Это позволяет даже при не слишком высокой удельной эффективности (тормозное усилие на единицу площади колодок) достичь очень высоких абсолютных значений тормозного усилия, необходимых для замедления и остановки тяжёлого транспорта, например — грузовиков или автобусов. Барабанный механизм сравнительно хорошо защищён от попадания воды и пыли, его колодки намного меньше изнашиваются на запылённой или грунтовой дороге, чем открыто установленные колодки дискового механизма, что делает его более долговечным и вообще более подходящим для плохих дорожных условий. Использование барабанных тормозов упрощает оснащение автомобиля стояночным тормозом. Барабанные тормоза не выделяют много тепла, что делает возможным применение сравнительно дешёвых, безопасных в обращении и не гигроскопичных тормозных жидкостей на масло-спиртовой основе (ЭСК, БСК и подобные), имеющих низкую температуру кипения.

В то же время, барабанные тормоза срабатывают менее равномерно и в целом медленнее, чем дисковые, имеют менее стабильные характеристики (что в первую очередь обусловлено непостоянством пятна контакта колодки и внутренней поверхности тормозного барабана) и меньшие возможности для регулировки, усилие на их колодках ограничено прочностью барабана на разрыв (в то время, как в дисковом тормозе диск нагружается на сжатие, что позволяет значительно увеличить силу, с которой колодки прижимаются к нему). Поэтому на быстроходных легковых автомобилях (обычно) применяют как минимум передние дисковые тормозные механизмы.
