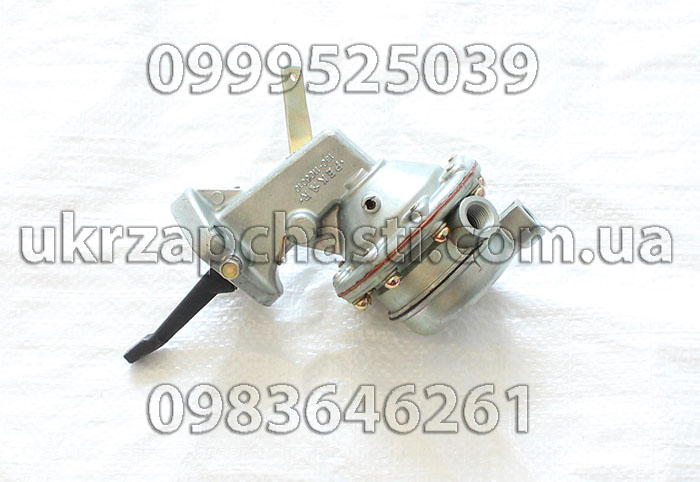

Насос топливный ЗИЛ-130 Пекар

Каталожный номер: 130-1106010

Применяемость: Запчасти на ЗИЛ-130

Категория: Двигатель  (Система питания)

Топливный насос – основной конструктивный элемент топливной системы бензинового двигателя, обеспечивающий подачу под давлением определенного количества топлива к форсункам (двигатели с впрыском топлива) или карбюратору (карбюраторные двигатели). В зависимости от типа привода различают механические и электрические топливные насосы.

Механический топливный насос

Механический топливный насос (бензонасос) применяется на карбюраторных двигателях. Он имеет механический привод от распределительного вала (вала привода масляного насоса). Насос располагается непосредственно на двигателе.

Механический топливный насос является разновидностью поршневого насоса. Конструктивно он объединяет корпус, состоящий из двух частей и закрытый сверху крышкой; диафрагму, установленную между верхней и нижней частью корпуса; шток, жестко соединенный с диафрагмой; возвратную пружину, насаженную на шток; всасывающий и нагнетательный клапаны в верхней части насоса; сетчатый фильтр в крышке насоса и механический привод.

Диафрагма является основным рабочим органом насоса. Она состоит из нескольких (2-3) мембран, между которыми расположены прокладки. Диафрагма соединена со штоком, который другим концом взаимодействует с элементами механического привода насоса. Различают разные схемы механического привода насоса. На отечественных автомобилях применяется конструкция, которая состоит из толкателя и рычага с балансиром. У зарубежных производителей популярная схема с двуплечим рычагом (коромыслом).

Привод насоса осуществляется от эксцентрика распределительного вала. При вращении эксцентрика привод насоса перемещает шток с диафрагмой вниз, преодолевая усилие пружины. Объем полости над диафрагмой увеличивается, топливо за счет возникающего разряжения поступает в насос через всасывающий клапан из топливного бака в это время нагнетательный клапан закрыт.

При дальнейшем движении эксцентрика рычаг привода насоса освобождается, а диафрагма перемещается вверх под действием возвратной пружины. Над диафрагмой создается давление, благодаря которому открывается нагнетательный клапан, и топливо через нагнетательный патрубок поступает в карбюратор. Всасывающий клапан закрыт. Цикл работы насоса повторяется при каждом обороте эксцентрика.

Когда поплавковая камера карбюратора заполняется, запорная игла отсекает доступ топлива в карбюратор. Диафрагма при этом остается в нижнем положении, а привод насоса работает вхолостую (ничего не перемещает). Производительность механического топливного насоса регулируется автоматически путем изменения амплитуды движения диафрагмы.
